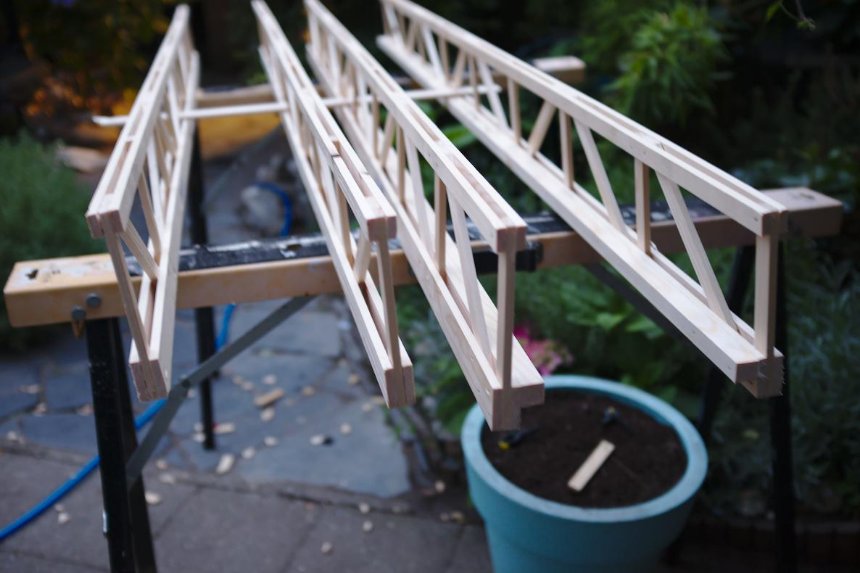

Hier een bouwverslagje van de brug die ik aan het maken ben.
Het ontwerp is losjes gebaseerd op een Bailey brug, maar toch heel anders.
Het eerste deel is ongeveer 1.90m. Er komt ook nog een 2e brug van gelijke lengte die aan deze te koppelen is.
Daarmee is dan zo'n 3.60 meter vrijhangend te overbruggen.
De hoogte is 15 cm (Bailey 1.5m) en de breedte om op te rijden 32 cm (Bailey 3.2m).
Het ontwerp is losjes gebaseerd op een Bailey brug, maar toch heel anders.
Het eerste deel is ongeveer 1.90m. Er komt ook nog een 2e brug van gelijke lengte die aan deze te koppelen is.
Daarmee is dan zo'n 3.60 meter vrijhangend te overbruggen.
De hoogte is 15 cm (Bailey 1.5m) en de breedte om op te rijden 32 cm (Bailey 3.2m).
-
Gert-Jan
- Donateur
- Berichten: 1404
- Lid geworden op: 03 jun 2017 21:10
- Locatie: Swifterbant
- x 1 x 21
- Gegeven waarderingen: 154 keren
- Ontvangen waarderingen: 162 keren
Re: Soort van Baileybrug
Heb je inspiratie in Havelte opgedaan? Ik zag bij de kazerne ingang een poort van een Bailey brug
Printjunkie
-
Ron
- Donateur
- Berichten: 299
- Lid geworden op: 02 jun 2017 13:44
- Locatie: Sittard
- x 11
- Gegeven waarderingen: 61 keren
- Ontvangen waarderingen: 31 keren
Re: Soort van Baileybrug
Ziet er al goed uit!!
Axial Wraith / Axial Yeti / RC4WD Gelände D110 / Team Raffee Camel Trophy D110 / D90 Safari (SCX10) / D110 Overlander (RC4WD) / LR Discovery G4 (MST-CFX-W) / Toyota Land Cruiser 80 (Axial SCX10.2)
-
Dirk Weijnen
- Donateur
- Berichten: 1291
- Lid geworden op: 07 okt 2017 09:28
- Locatie: Helmond
- x 9
- Gegeven waarderingen: 352 keren
- Ontvangen waarderingen: 239 keren
Re: Soort van Baileybrug
Zeker erg mooi.
1x CrossRC SP-4B Harley Davidson
1x CrossRC MC8 8X8
1x CrossRC WT4 (Dirk's Towing #2)
1x Dodge Power Wagon (Dirk's Towing)
1x BOOMracing TeamRaffee Defender D110
1x Tamiya M-05 ver 2 R Honda CRX
1x Tamiya TT-02B (De Gifkikker)
1x Reely Dune Fighter
1x CrossRC MC8 8X8
1x CrossRC WT4 (Dirk's Towing #2)
1x Dodge Power Wagon (Dirk's Towing)
1x BOOMracing TeamRaffee Defender D110
1x Tamiya M-05 ver 2 R Honda CRX
1x Tamiya TT-02B (De Gifkikker)
1x Reely Dune Fighter
-
Patrick
- Donateur
- Berichten: 2080
- Lid geworden op: 27 mei 2017 19:30
- Locatie: Tilburg
- x 1 x 20
- Gegeven waarderingen: 318 keren
- Ontvangen waarderingen: 292 keren
Re: Soort van Baileybrug
Ja zag hem ook. Maar nee, ik was al langer (sinds de verkenningen in EIndhoven) zoiets van plan.
-
Patrick
- Donateur
- Berichten: 2080
- Lid geworden op: 27 mei 2017 19:30
- Locatie: Tilburg
- x 1 x 20
- Gegeven waarderingen: 318 keren
- Ontvangen waarderingen: 292 keren
Re: Soort van Baileybrug

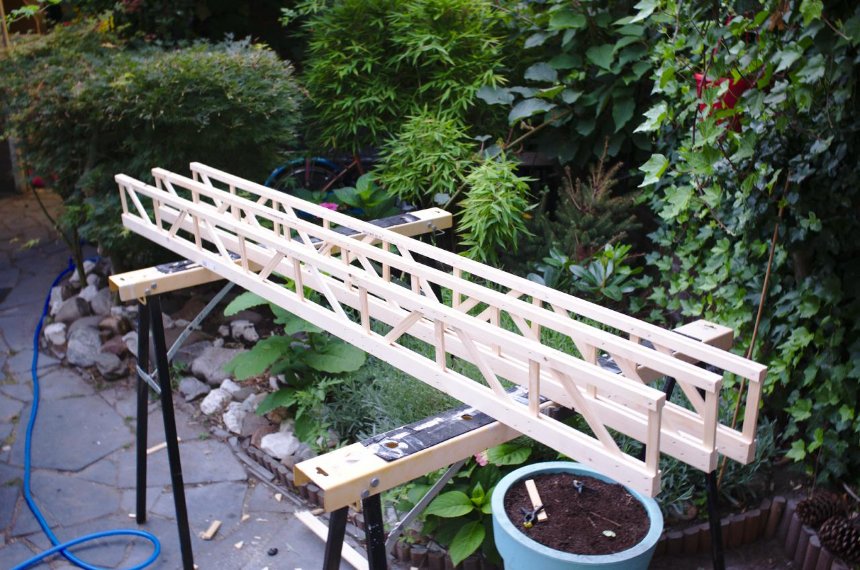

Toch maar besloten, dat het makkelijker is, om gelijk de 2e brug ook te gaan bouwen. Eerst alle zijpanelen maken dus.

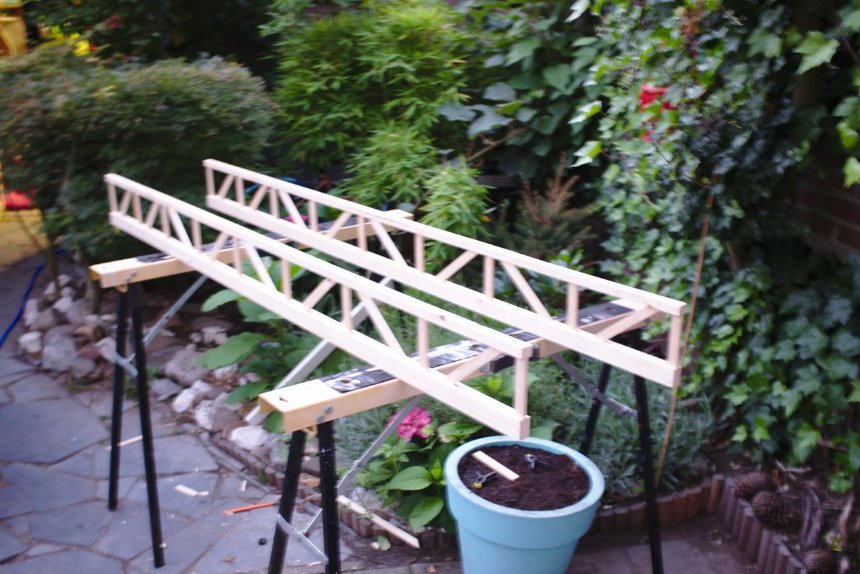

Nog eentje te gaan.
Nog eentje te gaan.
-
Dirk Weijnen
- Donateur
- Berichten: 1291
- Lid geworden op: 07 okt 2017 09:28
- Locatie: Helmond
- x 9
- Gegeven waarderingen: 352 keren
- Ontvangen waarderingen: 239 keren
Re: Soort van Baileybrug
Wordt een super en stevig ding zo te zien.
1x CrossRC SP-4B Harley Davidson
1x CrossRC MC8 8X8
1x CrossRC WT4 (Dirk's Towing #2)
1x Dodge Power Wagon (Dirk's Towing)
1x BOOMracing TeamRaffee Defender D110
1x Tamiya M-05 ver 2 R Honda CRX
1x Tamiya TT-02B (De Gifkikker)
1x Reely Dune Fighter
1x CrossRC MC8 8X8
1x CrossRC WT4 (Dirk's Towing #2)
1x Dodge Power Wagon (Dirk's Towing)
1x BOOMracing TeamRaffee Defender D110
1x Tamiya M-05 ver 2 R Honda CRX
1x Tamiya TT-02B (De Gifkikker)
1x Reely Dune Fighter
-
Patrick
- Donateur
- Berichten: 2080
- Lid geworden op: 27 mei 2017 19:30
- Locatie: Tilburg
- x 1 x 20
- Gegeven waarderingen: 318 keren
- Ontvangen waarderingen: 292 keren
Re: Soort van Baileybrug

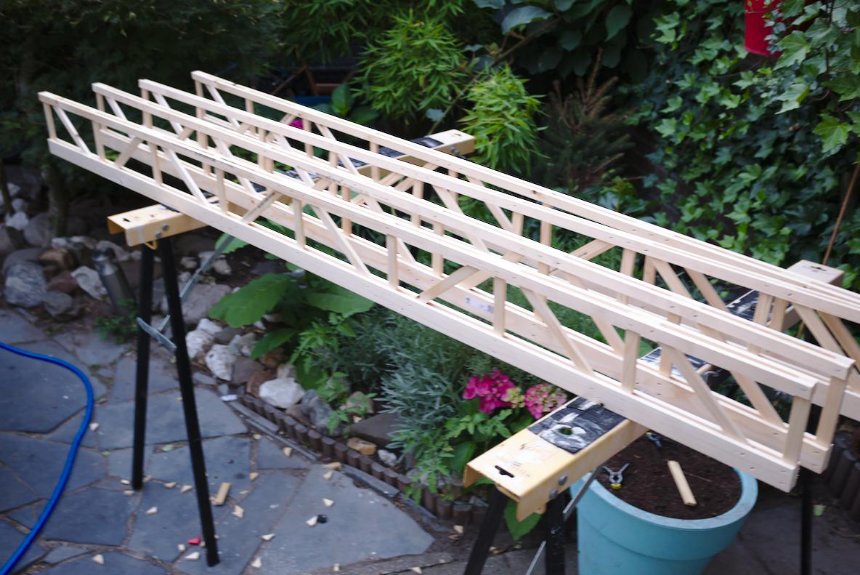

De 4e is nu ook af.
