Bouwverslag Tamiya M2 Bradley 1/35 RC

[Rubenb]

Hierbij mijn bouwverslag van mijn 1/35 Bradley van Tamiya die ik afgelopen zomer heb gemaakt. hij staat ook op het modelbouwforum maar het leek mij leuk om hem hier ook te plaatsen.

[Rubenb]

Ik ben al een tijdje op zoek naar kleine RC 1/35 tanks van Tamiya, maar die worden helaas niet of nauwelijks in en naar Europa verkocht vanwege de zender die erbij zit...

De kleine modellen trekken mij persoonlijk steeds meer i.p.v. de grotere.

Op een dag had ik 35rctank.com gevonden. helaas maakt deze meneer zijn kits in hele kleine kwantiteit en is zo'n beetje alles wat hij op de site heeft staan uitverkocht...

Ik heb mijzelf op zijn maillijst gezet en een maand ofzo geleden een mail gekregen dat hij binnenkort weer zijn kits gaat bevoorraden en de Bradley was de eerste.

3 weken geleden een mailtje naar hem gedaan met dat ik graag een kit wou maar ze waren helaas alweer uitverkocht, tot ik vorige week een mail van de beste man kreeg dat 1 van zijn klanten toch van de koop afzag en dat hij toch een kit voor mij beschikbaar had en of ik die nog wou!
Ik heb gelijk de koop rond gemaakt en gisteren kon ik hem (met een leuke rekening.... van onze vrienden bij de douane ) ophalen bij een pakketpunt van Postnl.

In het pakketje zat het volgende:

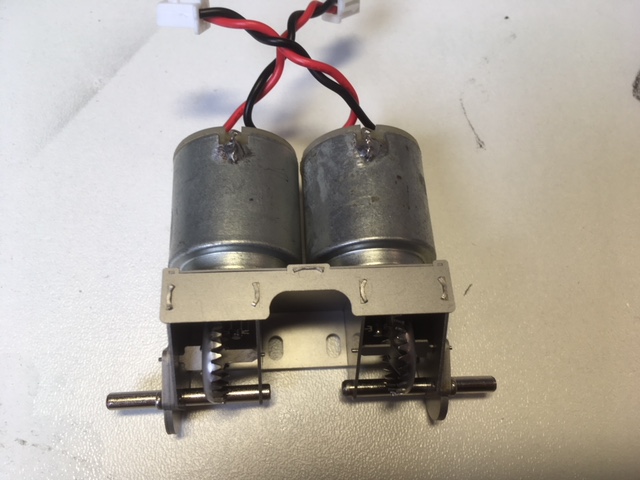

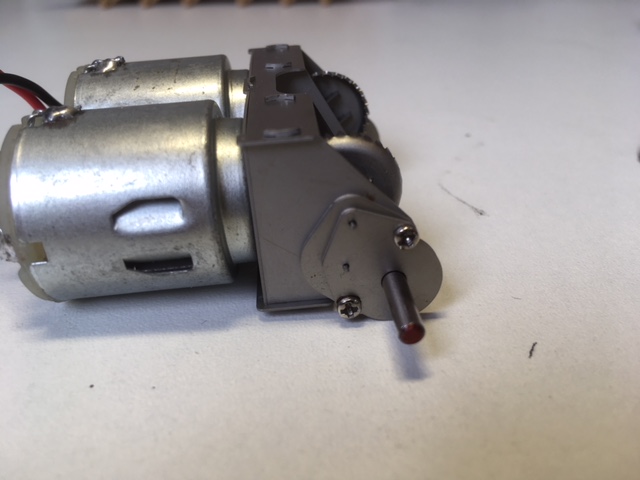

De gearboxen en motoren voor de aandrijving:






prachtig afgewerkt en ze draaien zeer soepel!

De 2 aansturingsprints, 1 zit al op een perspex plaatje met de speaker en de motor voor de toren.

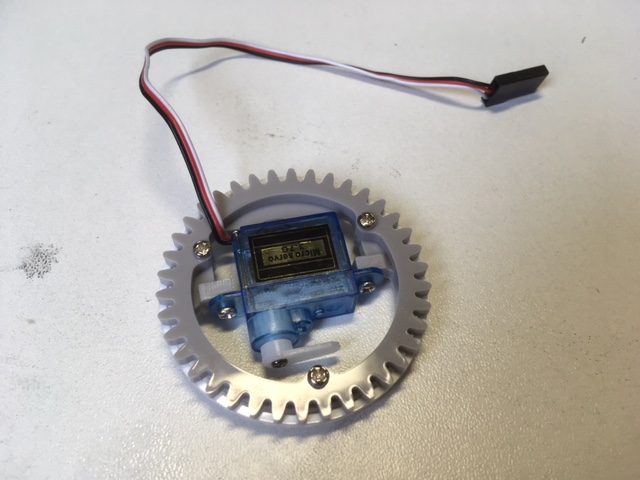

De ringgear en de loop elevatie servo al gemonteerd.


het 25mm kanon met ingebouwde led en glasvezel, en het machinegeweer ook al met glasvezel erin.


Verder nog wat losse dingen, hardware etc. (in het midden van de foto zie je het machinegeweer led)


En uiteraard een duidelijke handleiding bijgevoegd. (als je die wilt zien kun je die downloaden op de 35rctank site)

[Rubenb]

Ik heb uiteraard gezorgd voor een Tamiya kit van de Bradley





En van Friul models een set met metalen tracks, die je zelf in elkaar mag zetten.... (monnikenwerk noemen ze dat ook wel )


Ze zien er in ieder geval top uit:

[Rubenb]

De eerste klus is om wat materiaal uit de romp weg te halen zodat de motoren en gearboxen goed passen:

In de handleiding word duidelijk aangegeven wat je moet weghalen met maten e.d. erbij.
Ik dacht ook dat er een 1 op 1 tekening bij in zat maar deze bleek niet helemaal 1 op 1 te zijn...
Dus alles uitgemeten en opgetekend en toen voorzichtig met de Dremel het materiaal weggehaald:



En het past goed!

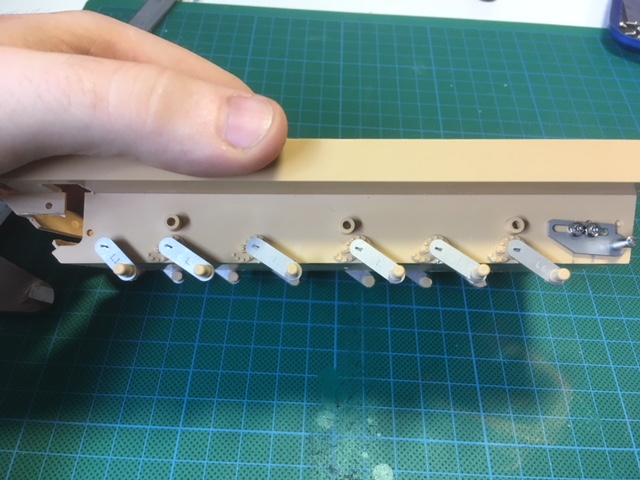

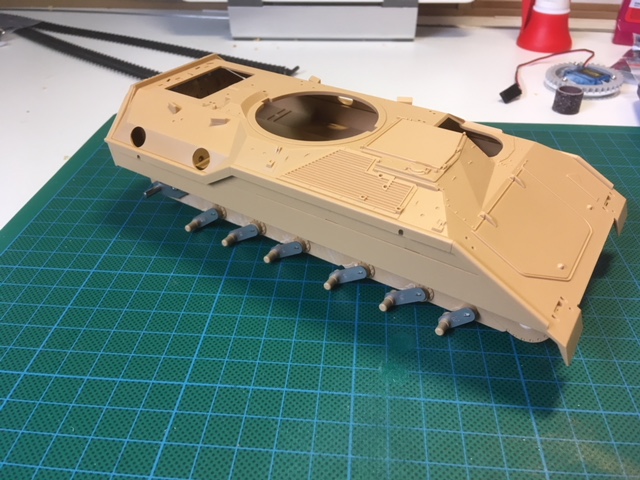

Vervolgens moet allen ophangingsarmen die er standaard aan zitten eraf.

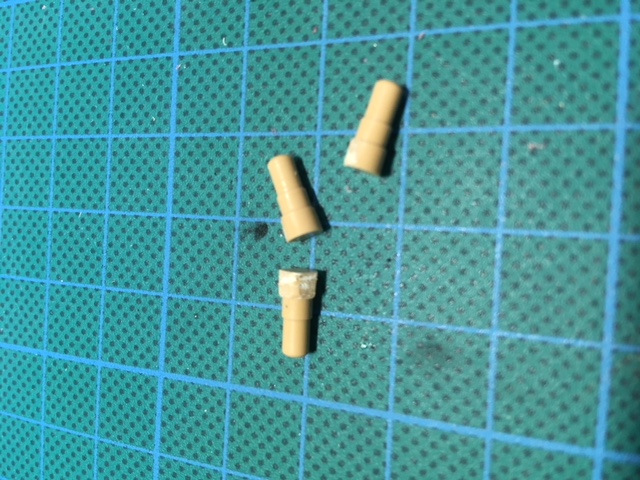

Je moet alleen de assen wel bewaren aangezien je die straks in de niet torsiestangen gaat lijmen:


Nu nog de andere kant doen

[Rubenb]

We zijn weer een stukje verder:

Als eerste moesten de plekken waar de torsie stangen doorheen moeten 3 mm uitgeboord worden.



vervolgens moesten er gaatjes van 1,5 mm voor de Idler wielen geboord worden:


en de metalen houders worden met 2 m2 bij 3 mm schroefjes vastgezet:

Ze hebben nog ruimte genoeg om de rupsbanden straks goed te spannen, bijna 10 mm speling!

De beide zijden:

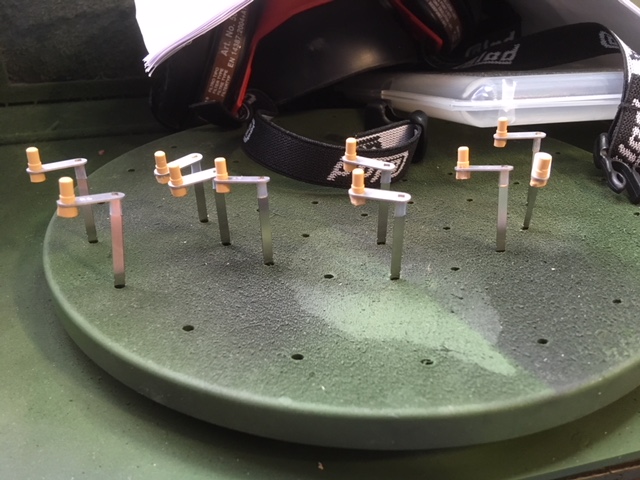

vervolgens moeten we de torsiestangen aan de wielassen verlijmen, hiervoor gebruik je het meegeleverde uitlijnmal en dit werkt perfect, klein druppeltje secondelijm even erop blazen zodat de lijm zich rondom de as verspreid en goed laten drogen:


Ze pasten mooi in de gaatjes van mijn afzuiginstallatie


Vervolgens moest ik een PS plaatje op maat snijden, deze word straks gebruikt om alle torsiestangen te verlijmen. 120 x 13 x 1 mm:


vervolgens de torsiestangen plaatsen en met een stukje tape vastzetten:


En dat ziet er dan zo vanaf de binnenkant uit:

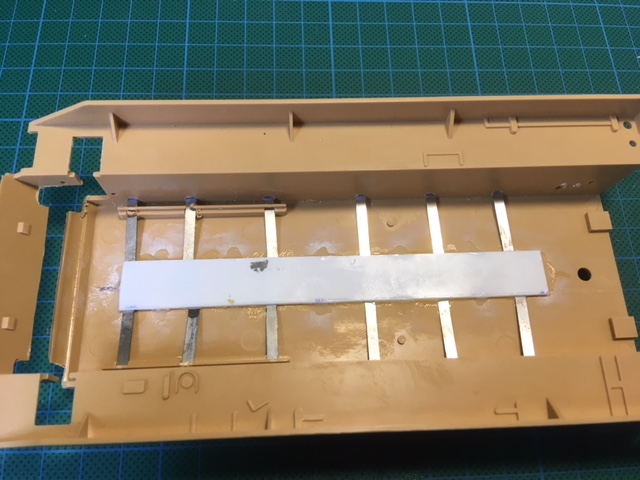

En dan hebben we het verlijmd, in de gebruikershandleiding staat dat je iets van Revell of tamiya plastic cement moet gebruiken hiervoor, dat heb ik gedaan maar ik heb mij twijfels of dit wat word. maar ik zal hem nu eerst een behoorlijke tijd laten rusten zodat de lijm goed kan drogen.

[Rubenb]

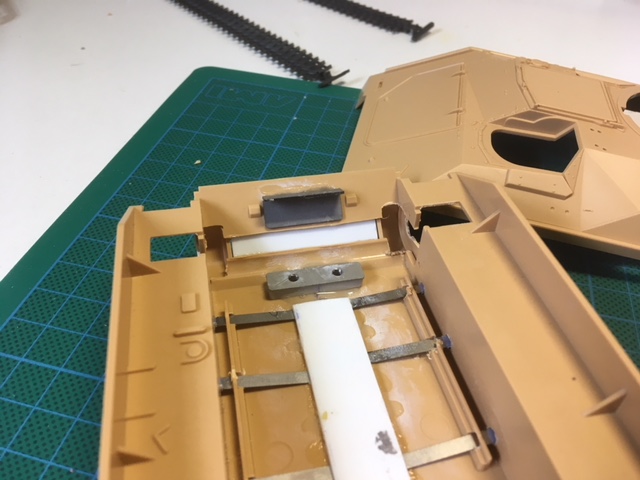

Het lijmen is geslaagd, ik heb wel nog wat extra lijm toegevoegd na een tijdje, en ook nog wat dikke secondelijm voor de extra stevigheid.


Vandaar de witte waas


De 4 in het midden veren zeer soepel, de voorste en de achterste zijn iets steviger en veren iets minder makkelijk. Al met al werkt het erg goed.

Vervolgens de motorplaat gelijmd, en aan de voorkant is een geboden metalen plaatje, en in de bovenkant zit een magneet gelijmd zodat hij makkelijk in en uit elkaar te halen is.


De magneet:

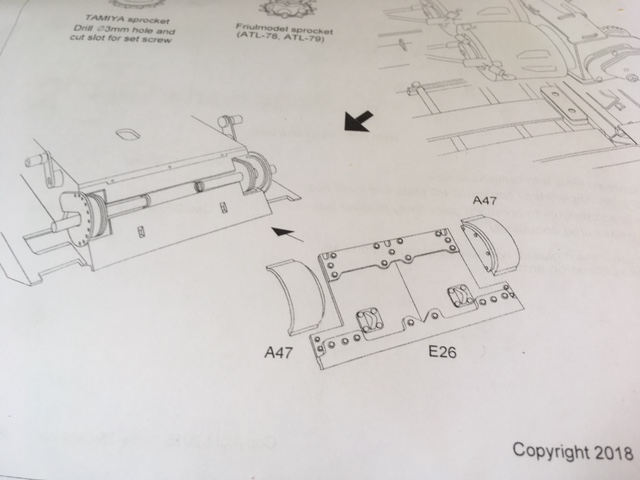

In de beschrijving staat dat je E26 tegen de voorkant moet lijmen, er is alleen 1 probleem, er is geen E26 in mijn kit. (uberhaubt geen E gietboom in mijn bradley kit....)


Uiteindelijk maar een stukje PS op maat gesneden en die tegen de voorkant aangeplakt. (ik speel nog met het idee om daar lasnaden tegenaan te maken zodat het er misschien als 1 geheel uitziet)


De bovenkant erop:




Wat onderdelen voor de achterkant geplakt, ik heb de achterdeur verder helemaal dichtgeplakt, zodat hij niet meer scharniert.



en de voorkant:

[Rubenb]

Mijn statische Bradley kwam ook maar eens een kijkje nemen naar zijn nieuwe broertje!:

[Rubenb]

Het monnikenwerk zit erop....

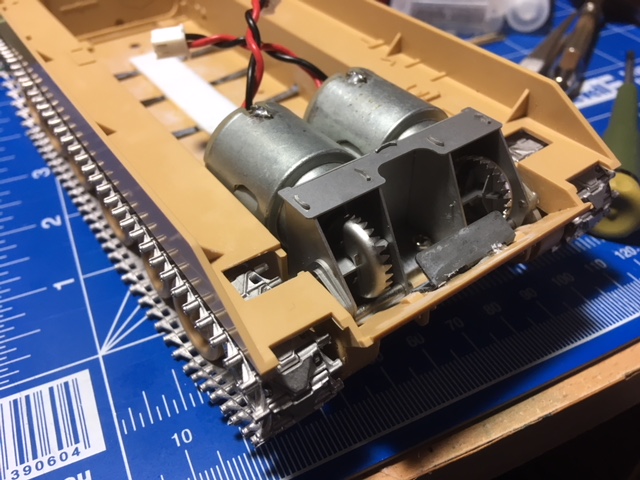

Beide rupsbanden zijn gemonteerd, en zijn 81 links per zijde.

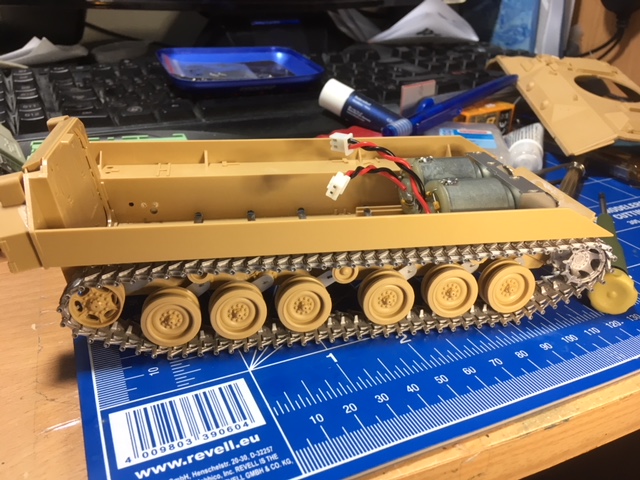

ook heb ik de motoren erin geschroefd.






Het hele model weegt al wel heel wat, meer als ik dacht

[Rubenb]

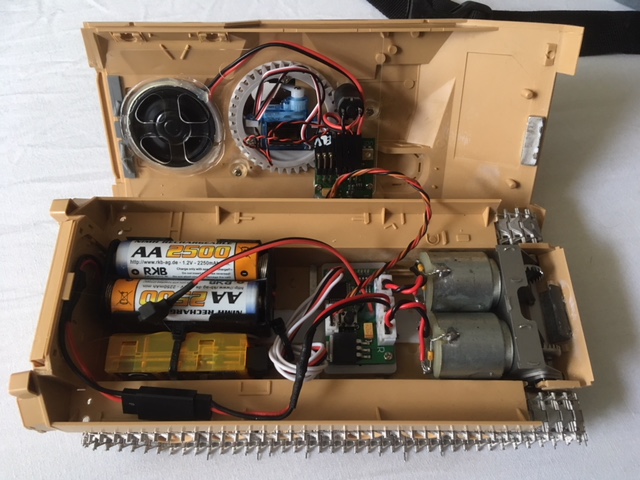

Vandaag moest ik natuurlijk even kijken of het allemaal werkt....

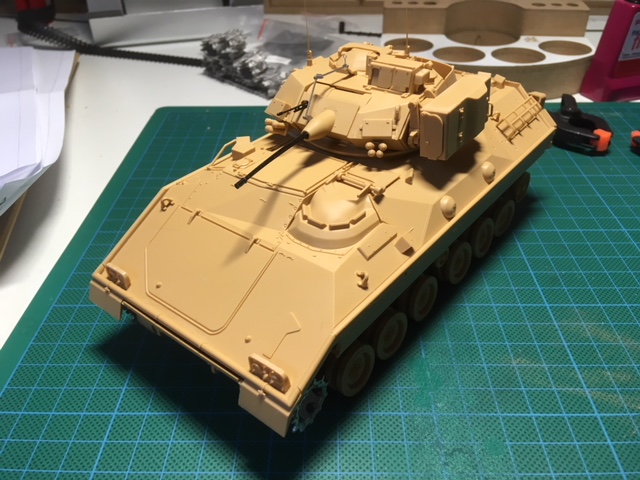

Ondertussen staat hij er dus zo bij....

En hierbij een filmpje wat ik net heb gemaakt met een test van de systemen:
https://youtu.be/YF60RXVmkaM

De rupsbanden zijn nog niet helemaal naar mijn wens, maar misschien moeten die ook nog gewoon een beetje inlopen zodat het wat soepeler gaat draaien allemaal.

Het model weegt nu met accu 523 gram.

(De oplettende onder u zullen vast wel hebben gezien dat er een aantal pennen uit de rupsbanden beginnen te komen, ik moet ze nog vast zetten allemaal )

[Rubenb]

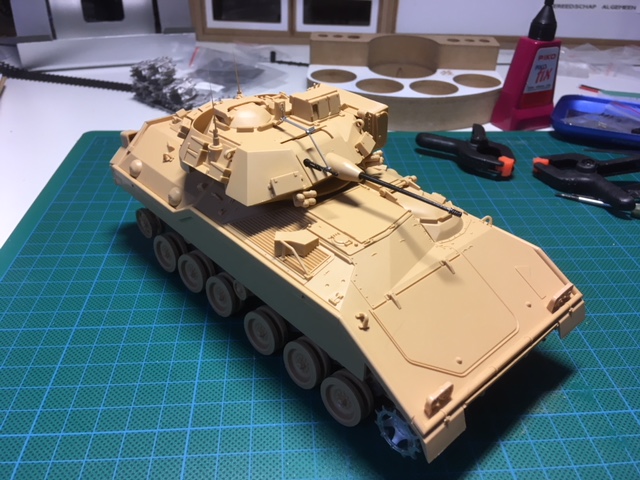

Nog wat detail werk kunnen doen, toren en romp verder helemaal opgebouwd:

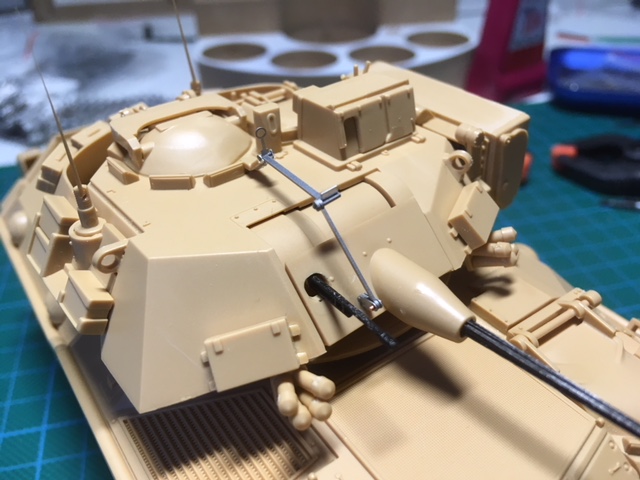

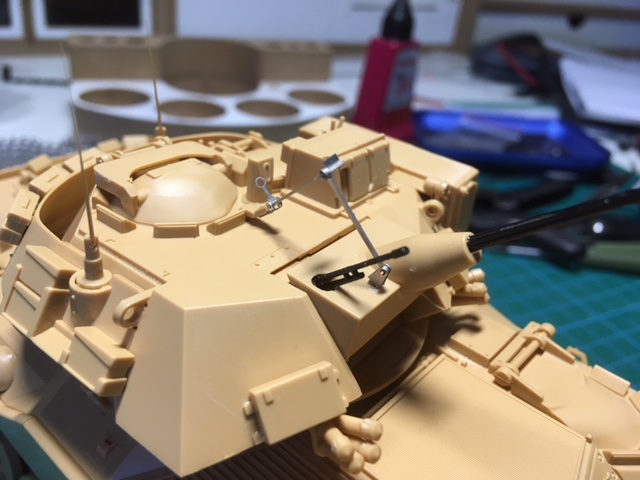

Wat erg gaaf is en ook bij de RC kit zat is de meebewegende "noodvizier" voor het machine geweer




Welke uiteraard goed meebeweegt.


Ik ben nu bijna klaar voor het verf gedeelte, de bouw viel me eigenlijk verder wel mee.
