Bouwverslag voor een servo lier.

[Wouterb]

€ 3,12 10%OFF | JMT High Quality RC Car 10A Brushed ESC Two Way Motor Speed Controller No/With Brake for 1/16 1/18 1/24 Car Boat Tank
https://s.click.aliexpress.com/e/9KtskBd5Z

Deze bijvoorbeeld.
Denk erom dat je de 'no brake' versie besteld. Anders moet je elke keer 2x drukken voor je touwtje naar buiten komt.

[Cesco]

Wouter, dank je, Net besteld en ook genoeg servo's om een paar interne servo lieren te maken.

Nog een vraagje. Wat voor touw (en benodigde lengte) en haken gebruiken jullie?

[Wouterb]

Haken:
Of de standaard scale haak van een kapotte lier, of een stuk ijzerdraad buigen.

Lijn:
Vliegerwinkel. Zoek Dacron. Dyneema is de nieuwe vliegerlijn. Kan ook maar is erg glad en moeilijk om te knopen. (Hoewel dat met onze toepassing wel mee zal vallen. Wij halen de 200kg niet)
Of gevlochten vislijn.

[Arjan]

Lijn.


Metseldraad can de bouw markt.


Klink raar


Sterk genoeg in alle kleuren soepel en goed te knoppen

[Cesco]

Thanks, intussen van Freddy een stuk kevlar lijn gehad en haken zijn besteld.

[zanthrax]

Wat voor touw (en benodigde lengte) en haken gebruiken jullie?

Ik heb een rol vislijn besteld, grijs en ongeveer 1mm dik om op staalkabel te lijken.
Draagt ruim 100kg (250lbs) en kostte een tientje voor 100m.
Ik heb ongeveer 2 meter lijn op m'n naaimachine klosje zitten, veel meer ging er niet op zonder dat er vanaf zou kunnen vallen.
Een 1:1 Warn lier zit rond de 25m, houd er rekening mee dat doordat de kabel steeds dikker op je lier ligt de diameter toeneemt en de trekkracht daardoor afneemt.
Voor haken kijk ik wat ik mooi vind op eBay. Laatst vond ik een setje van 2 1:10 Warn haken voor minder dan $4. Blijft prima heel.

Ik heb al vaken overwogen om de lijn die ik over heb (97 meter) hier te verkopen, hoeveel animo is voor bijvoorbeeld 3meter voor 3euro, incl. verzending in NL?

[Wouterb]

Graag Wouter.

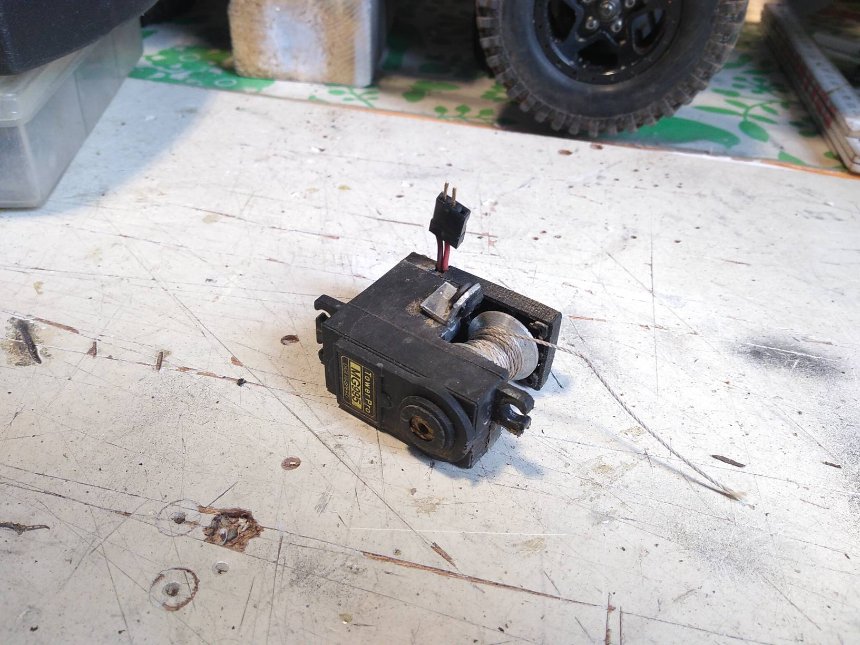

Hiermee dan toch de beloofde verbouwing ter leering ende vermeak.

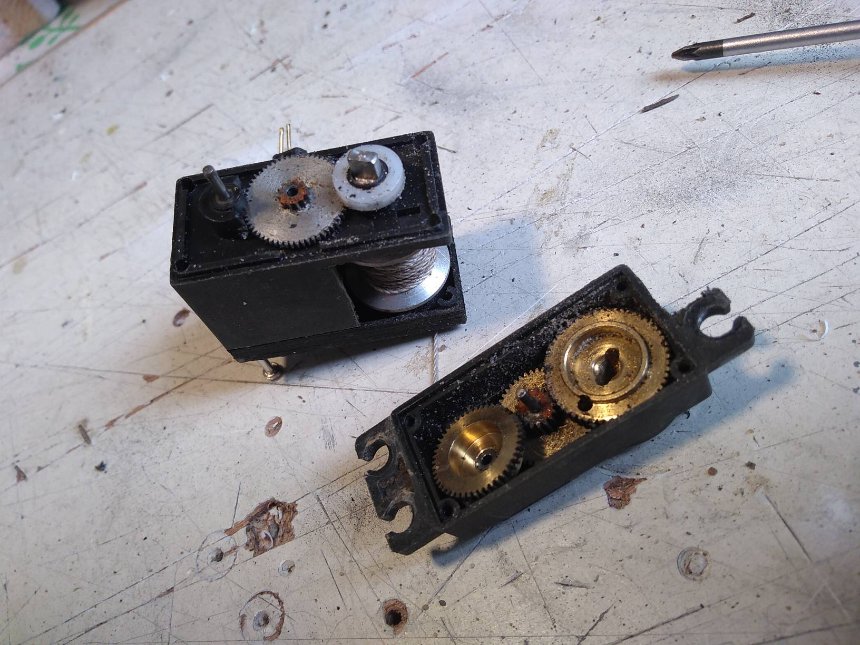

In eerste instantie de niet meer werkende lier uit elkaar gehaald. Ik vond een paar duizend argumentjes waarom hij niet meer werkte.

Dus: nieuwe servo en van nul beginnen.

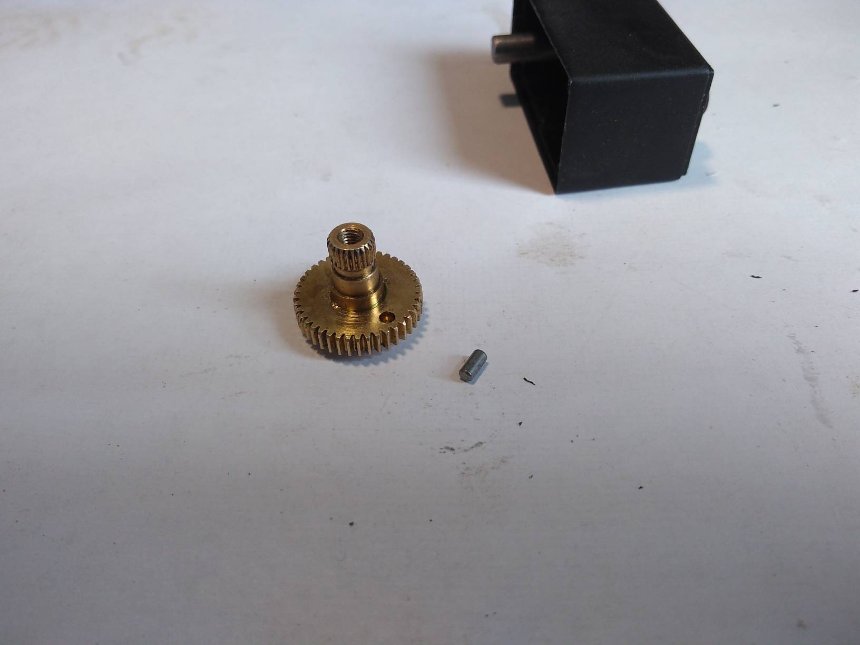

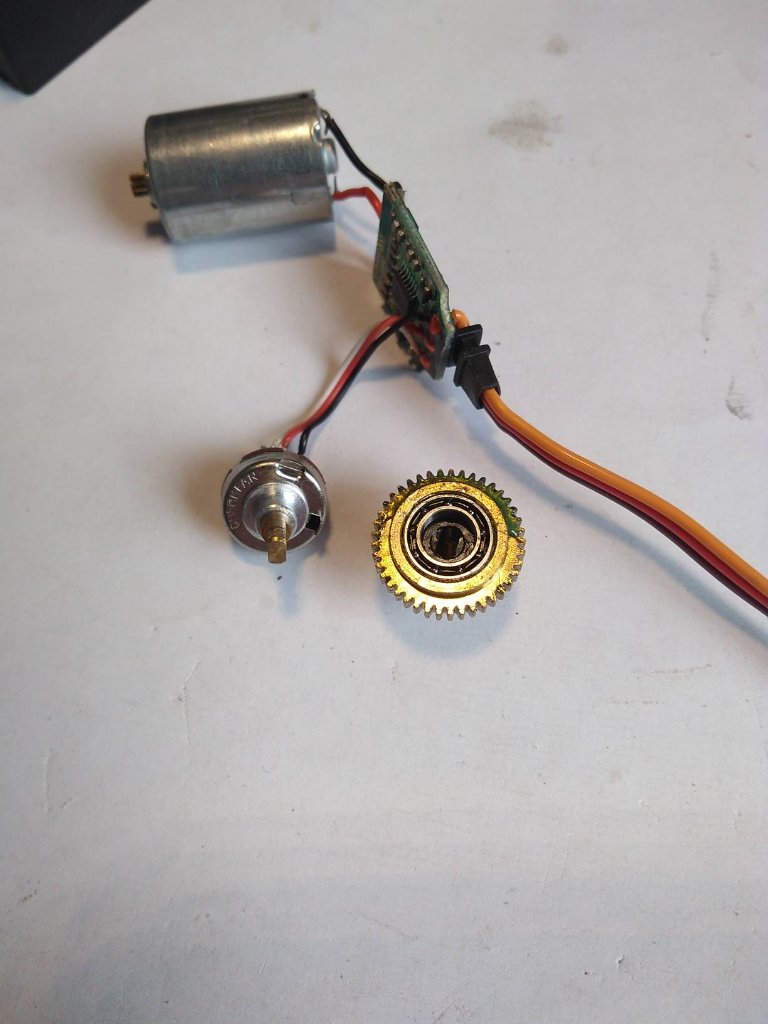

Eerst is het zaak de Servo 360gr. te laten draaien. Daarvoor verwijder je de pin in het hoofd tandwiel en de potmeter aan de onderzijde van hetzelfde tandwiel. Alle electronica (behalve de motor) gaat eruit dus vast lijmen of vervangen voor weerstanden is niet nodig.

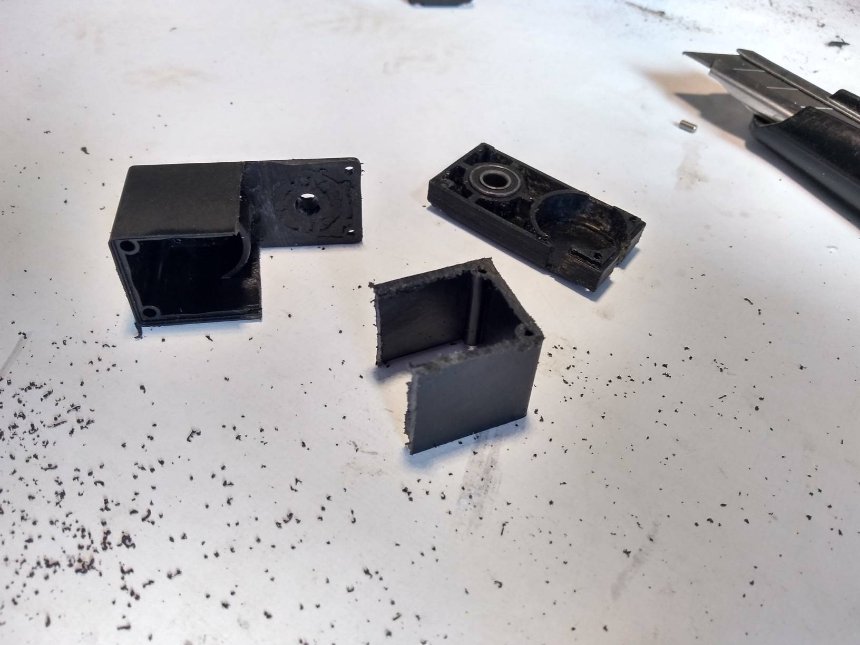

Vervolgens zaag je de Servo body open aan de kant waar de potmeter en de print zaten.

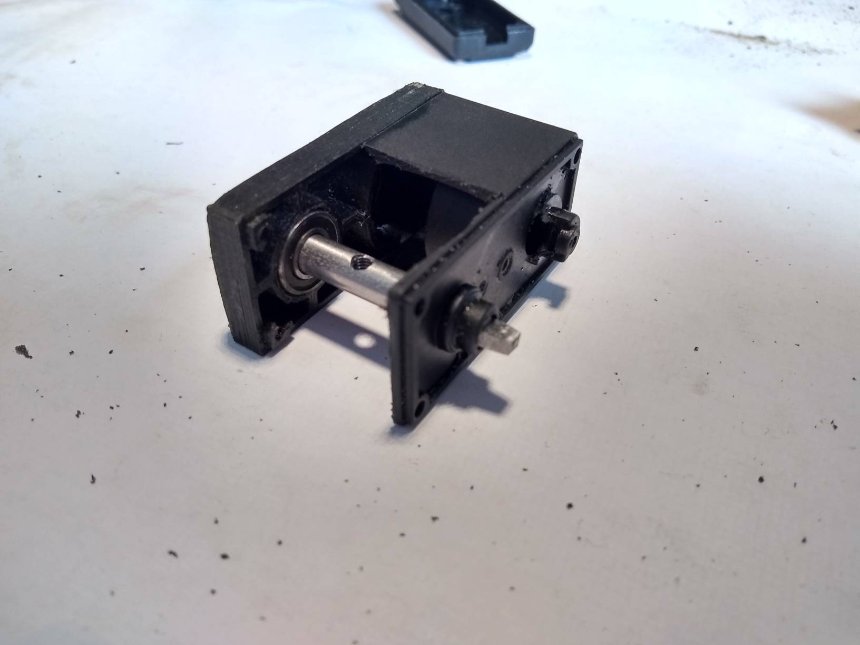

nu zijn er een paar zelfbouw onderdelen nodig: een as, een servobodem met lagerzitting en het passende lager 11x5x4.

printfile voor de bodem: https://www.thingiverse.com/thing:2096999

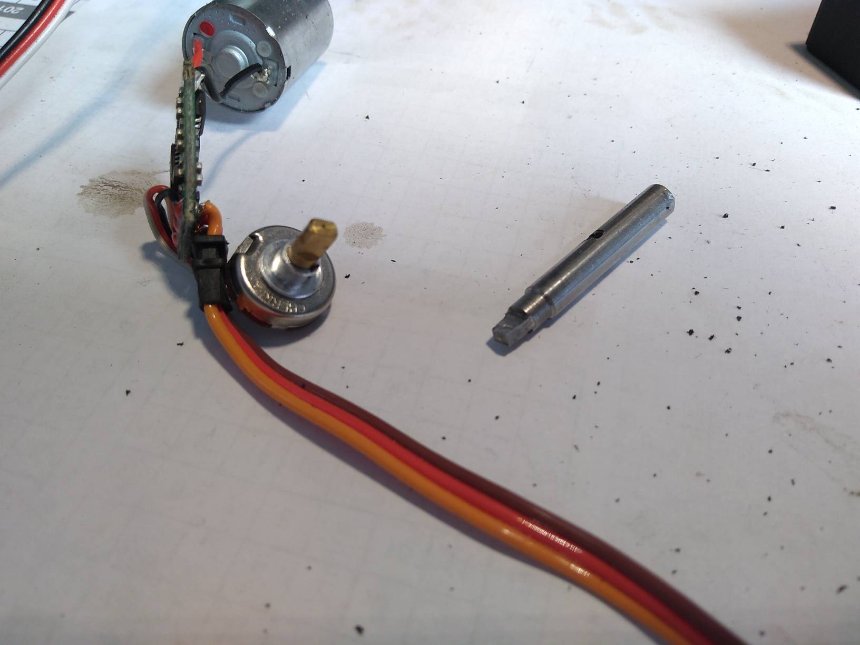

Het asje is in dit geval van 5mm rvs en aan de kop afgeplat zodat het in de (potmeter) sleuf past aan de onderzijde van het hoofdtandwiel. En een gat halverwege om de trommel te bevestigen.

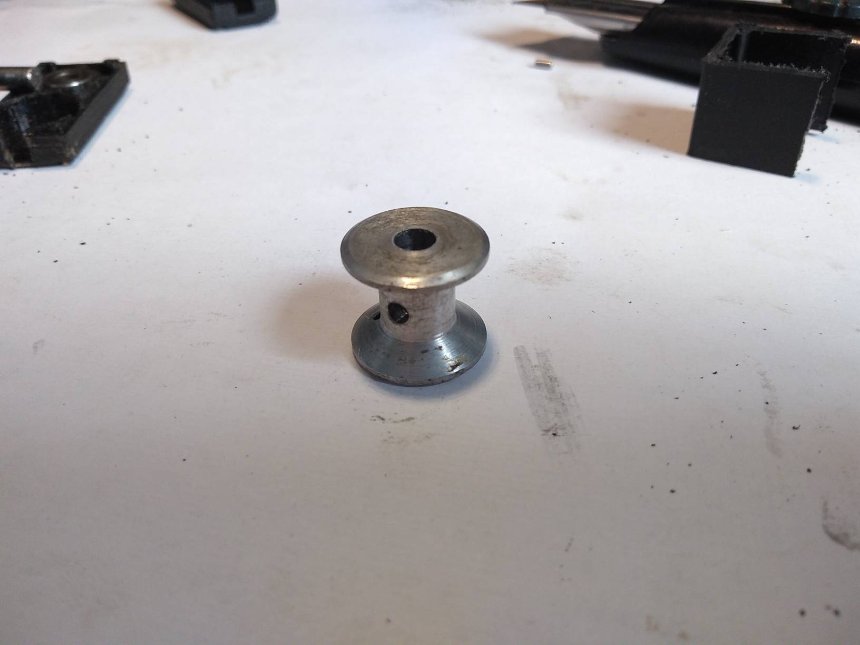

de trommel is er eentje uit een kapotte 3kg-china-lier, maar daar kan je creatief mee zijn.

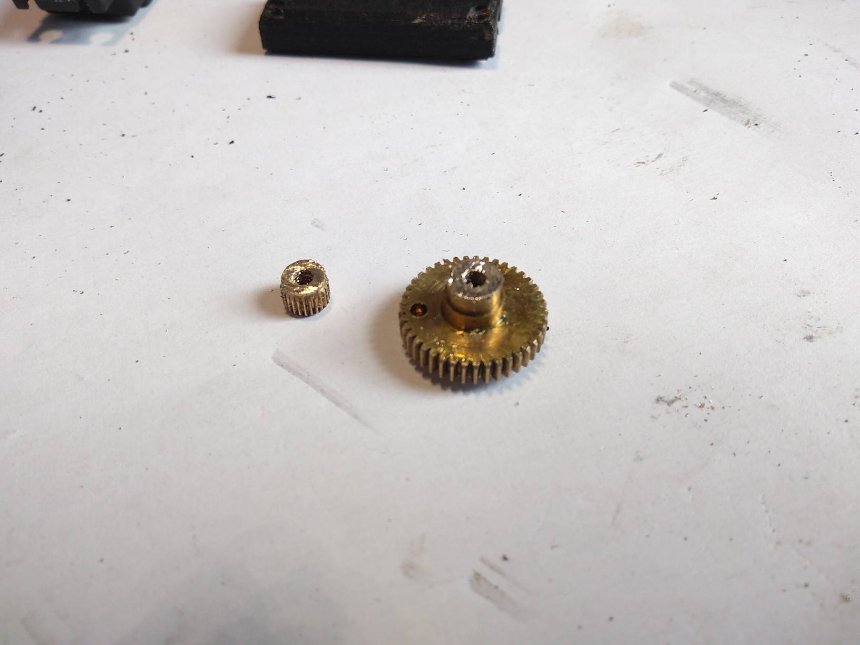

Als laatste heb ik de spline eraf gezaagd, niet nodig maar maakt het net even af.

van de elektrische aansluiting heb ik geen foto's. waar het op neerkomt is dat je 2 nieuwe draden aan de motor soldeert en deze met of zonder stekker aan een willekeurige brushed ESC monteert.
Deze bijvoorbeeld:

€ 3,12 10%OFF | JMT High Quality RC Car 10A Brushed ESC Two Way Motor Speed Controller No/With Brake for 1/16 1/18 1/24 Car Boat Tank
https://s.click.aliexpress.com/e/9KtskBd5Z

Denk erom dat je de 'no brake' versie besteld. Anders moet je elke keer 2x drukken voor je touwtje naar buiten komt.

[Cesco]

Dank je Wouter. Ik heb intussen alles binnen om er een stuk of 6 te maken. Deze uitleg gaat zeker helpen.

[Wouterb]

Details of extra uitleg nodig; je roept maar!

[Alex]

Mooi en duidelijk verslag [emoji106]
Ik had er van de week ook nog even eentje gemaakt van een 25 kilo big scale Servo.
Ik denk alleen dat ik hem voor zaterdag niet meer ingebouwd krijg.
