SCX10 II Power Wagon

[Chickendippahz]

Die velgen komen van BG: https://www.banggood.com/nl/4PC-1_9-Inc ... rehouse=CN

Op zich prima kwaliteit, mooi strak en zuiver gemaakt, snel verzonden, alleen dus helemaal zwart, en niet met de gun metal kern en spaken.

Voor mijn build de perfecte velgen én kleur, thx!!

[Jaap]

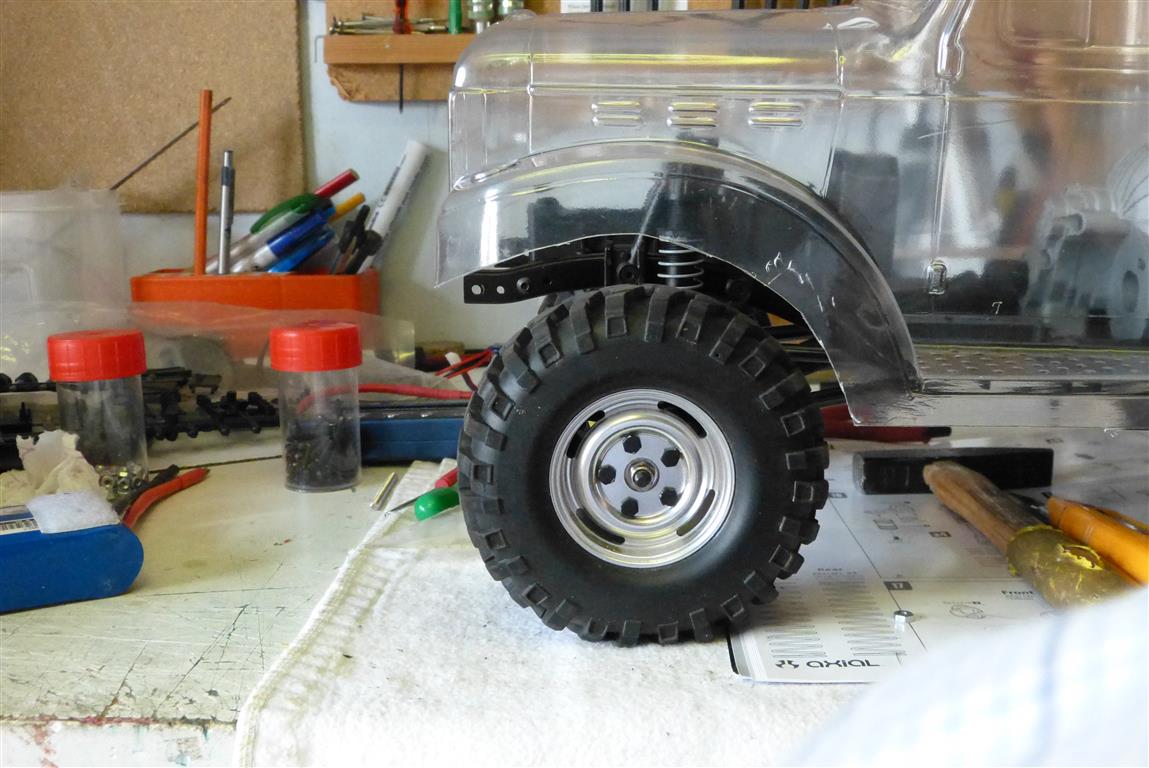

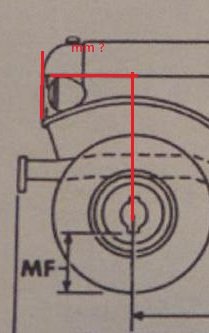

Lex, je wilde schaal bouwen. Kijk dan niet waar het wiel komt maar waar het hart van de as komt. Op de tekening is dat bijna in het midden van de motorkap. Vervolgens stoeien met de band diameter.

[Gert-Jan]

Kan je deze afstand op schaal meten Lex? Dat is het uitgangspunt, nu kijken of het met de 114mm banden past. Past het niet dan wat smokkelen, niemand die het zal opvallen

[Subdriver]

Jaap, Gert-Jan,

Dank voor de snelle reactie en de tips! Ik heb eea opgemeten en op schaal doorgerekend, waarbij ik dan 1:9 aangehouden heb, de werkelijke schaal van de cabine. Dan blijkt dat hij verder naar voren moet, maar geen 10mm maar 5mm... Zal verder niemand over vallen .... Dat betekent dat er een gleuf in de achterwand gemaakt gaat worden zodat ik de cabine over het vertragingshuis kan schuiven. De laadbak komt daar dan bijna tegenaan te liggen, dan klopt de ruimte tussen cabine en bak ook.

Heren mijn dank!

[Subdriver]

Ik heb besloten om ipv een opening in de kap het huis van de slipperclutch in te korten, zodat daarmee de kap 5 tot 7mm naar voren kan.

Allereerst een korter veertje gemonteerd, en de as ingekort



Aanlegdruk is met het sterk ingedrukte veertje zo goed als gelijk met origineel

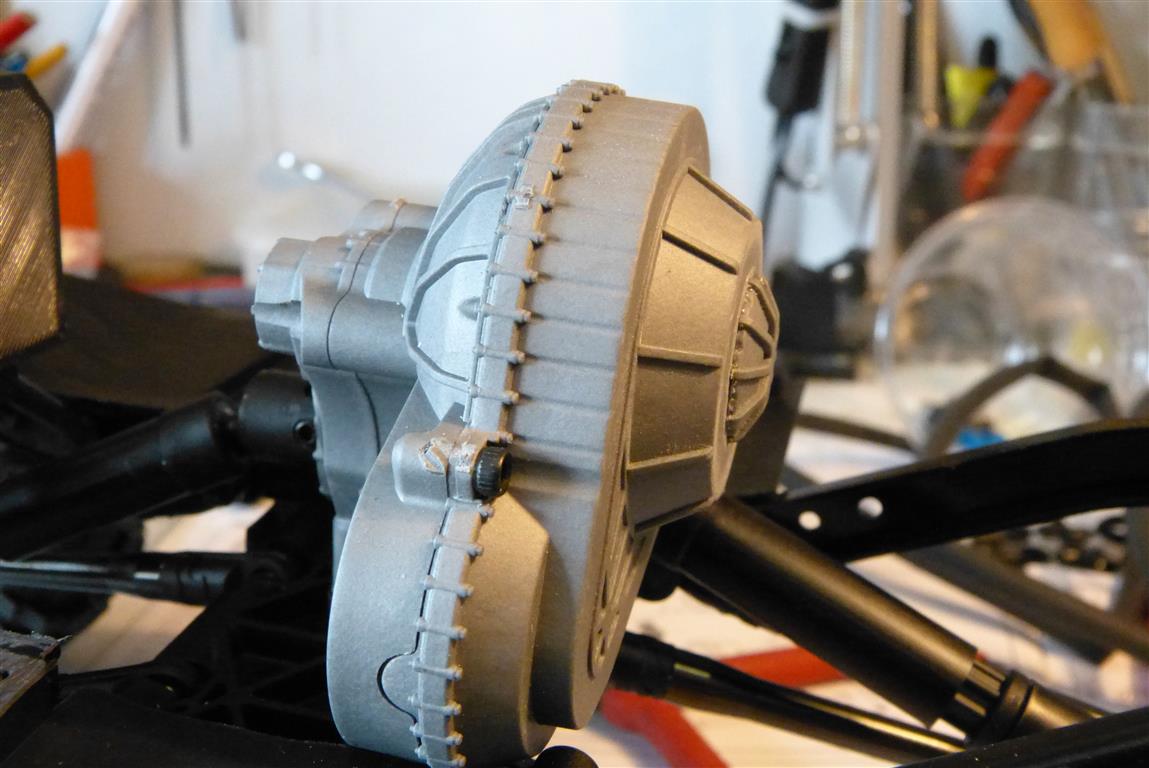

Dan het rechte deel van de uitstulping er tussenuit gezaagd, en het dan overgebleven dopje op de afdekkap gelijmd

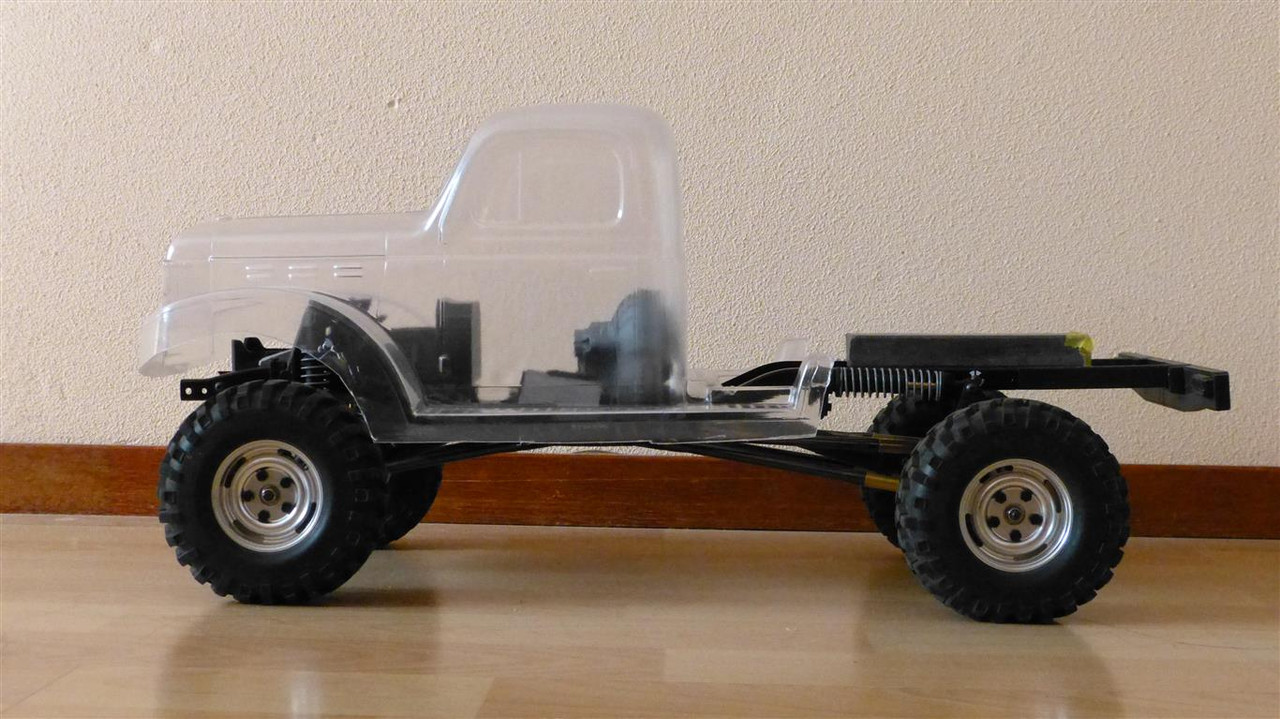

Dan krijg je dit met de cabine op het chassis, achter aanliggend tegen de kap van de slipperclutch

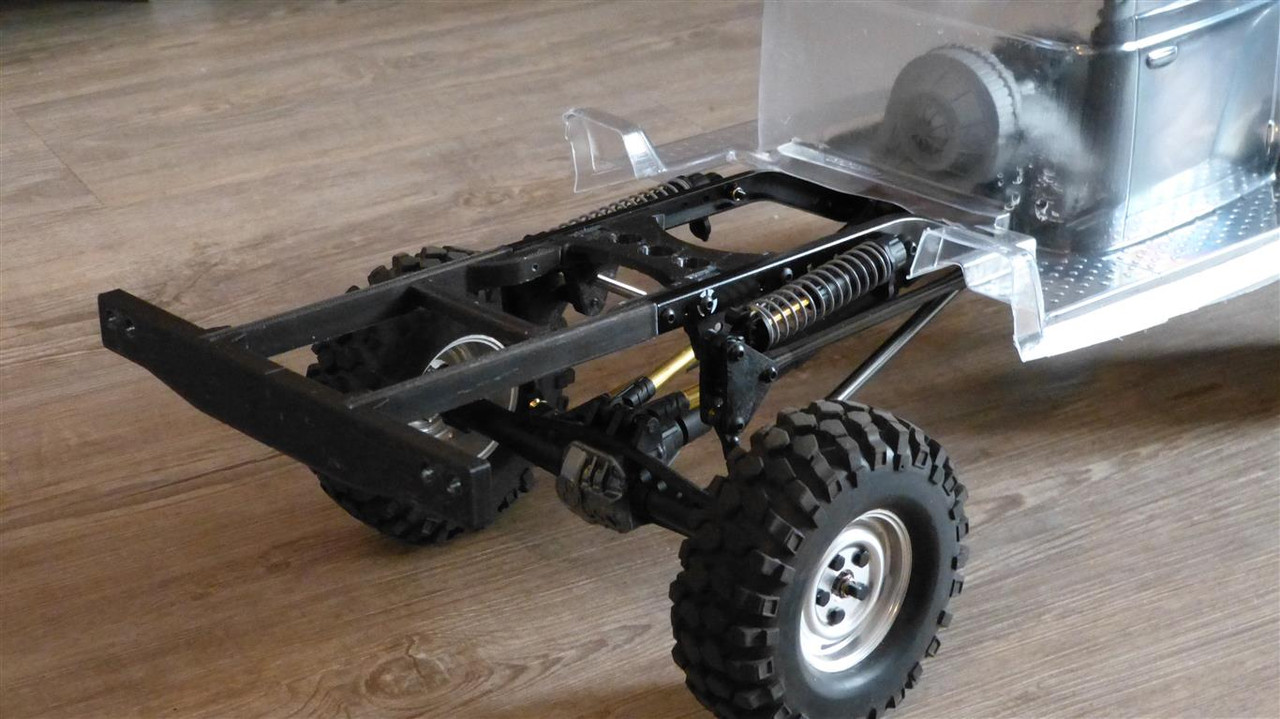

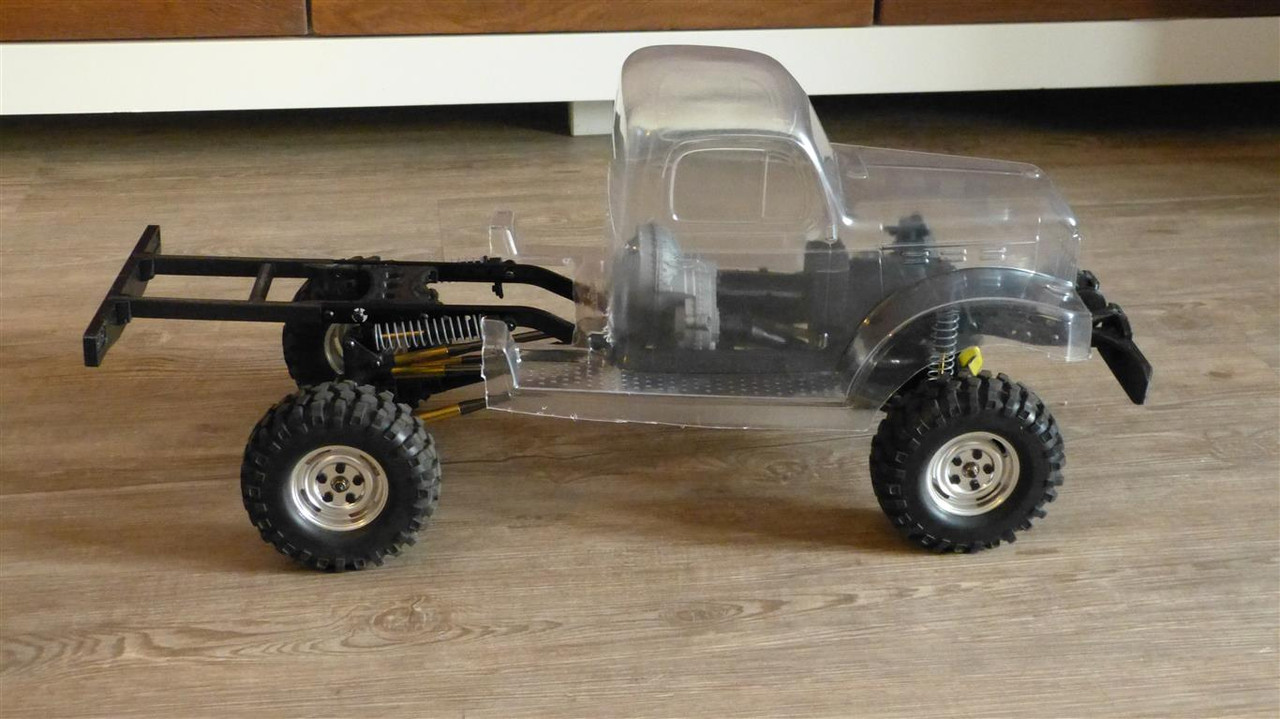

Hier een totaalplaatje met het inmiddels achter verlengde chassis



Daarbij blijkt dat ik de verlenging nog een 30mm langer moet maken om alles in in originele verhoudingen te krijgen. Printer loopt al ... De kap wil ik nog 5 tot 10mm naar beneden brengen, maar daartoe wacht ik eerst de uiteindelijke banden af, kijken hoe groot die dan werkelijk uitvallen.

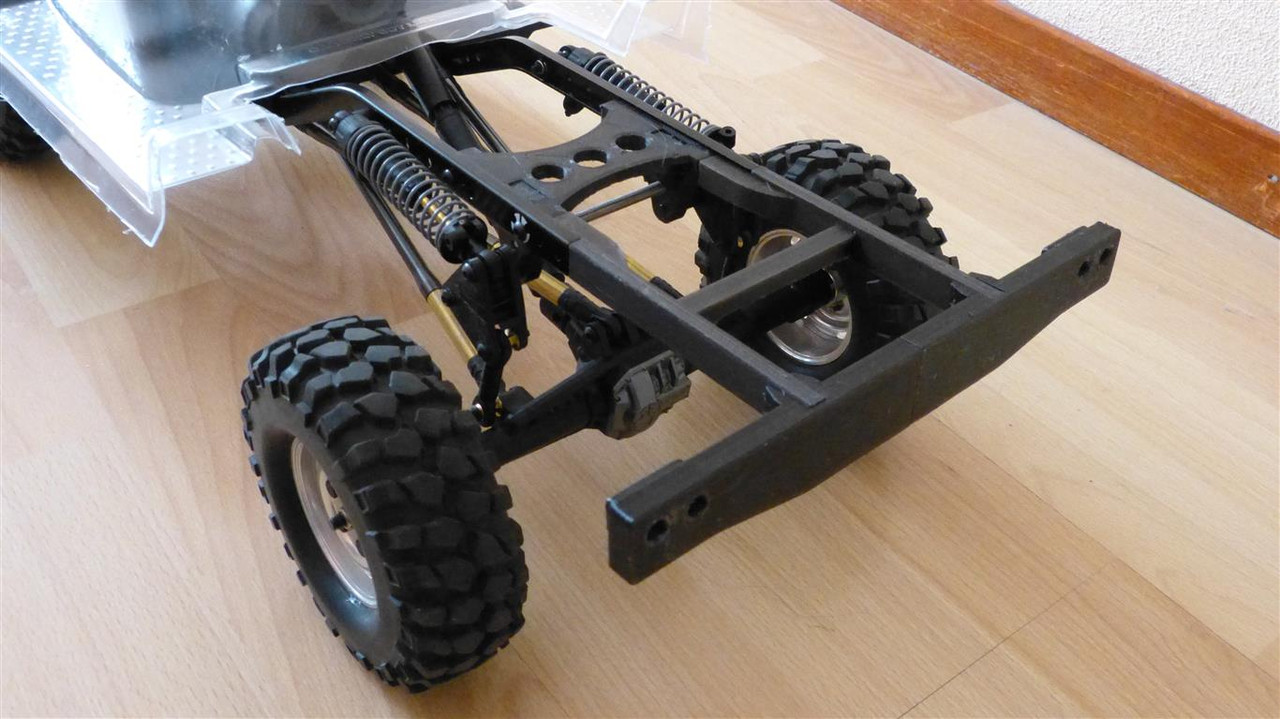

Hier de achterbumper en verlenging. Beiden 3D geprint in PETG.

[TerpstraAJ]

Dit plaatje vind ik al zo gaaf.

Ben heel benieuwd hoe het eind resultaat gaat worden.

[Subdriver]

Ontwerp van de voorbumper met geïntegreerde werkende winch.



Origineel

[Subdriver]

Het begin van het interieur is er ook, de bank

[Subdriver]

Inmiddels is de voorbumper van digitaal naar real world omgezet (lees geprint) , en samen met de achterkant nu in definitieve lengte ziet de truck er zo uit:



Achterkant



Voorkant

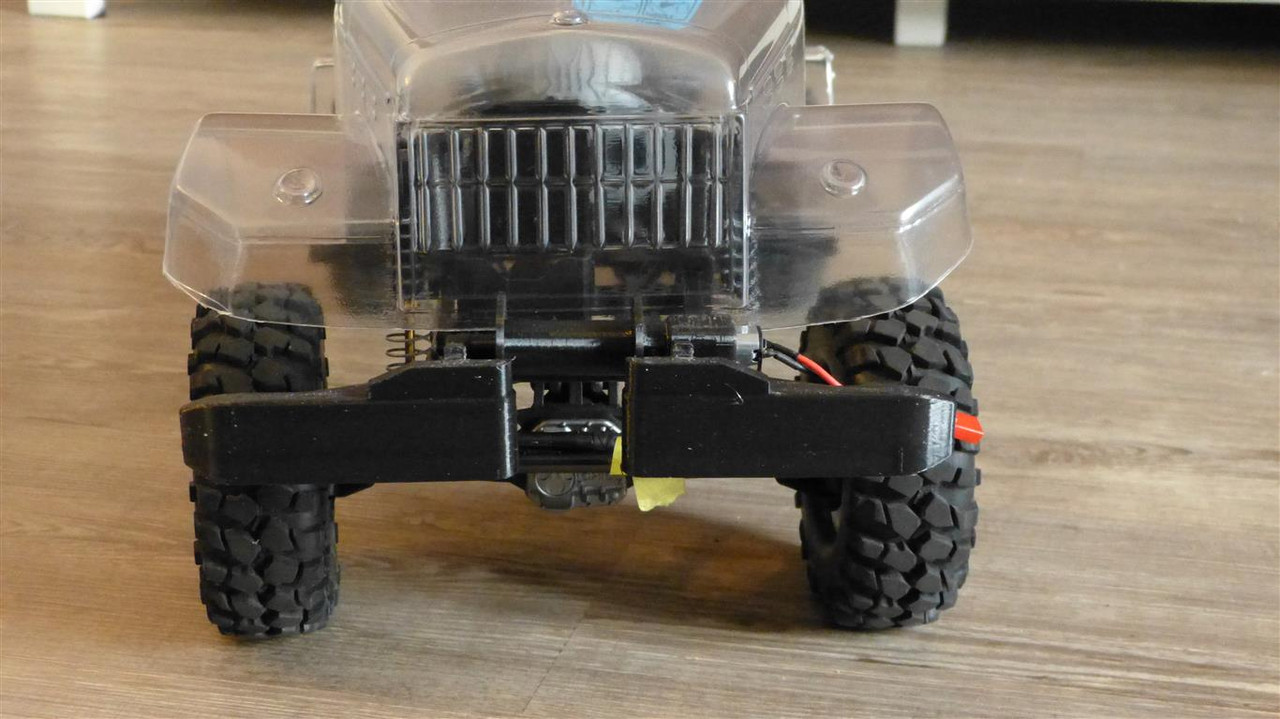

en recht van voren



De lengte van de wagen wordt daarmee 57cm.

[Subdriver]

Vandaag ben ik na van de zon te hebben genoten nog wat aan het tekenen geslagen voor de laadbak. Hier op de tekening bijgetekend:


In CAD voor het idee:



En wat passende lading toegevoegd .....
